高頻振動細篩主要有不銹鋼編織篩和尼龍篩。不銹鋼篩網以GPS900-3型為例，尼龍篩網以電磁振動為例進行說明。

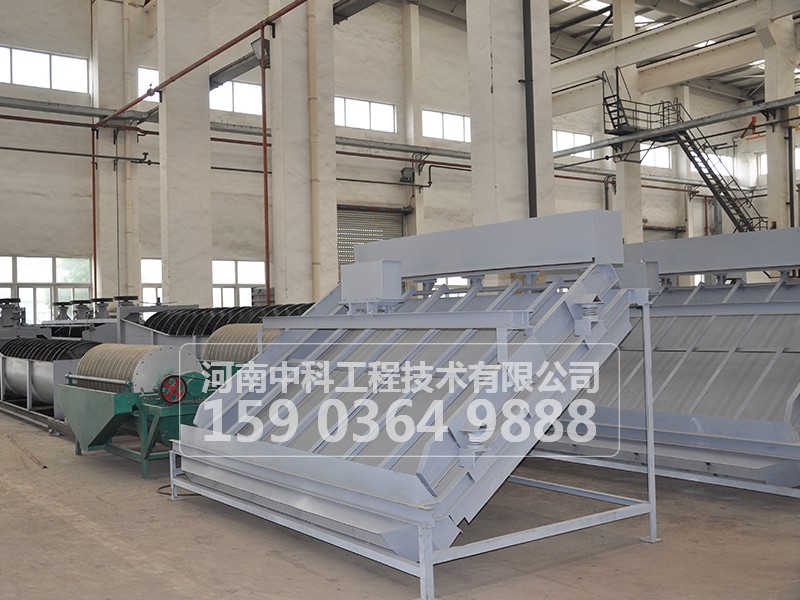

GPS900-3型高頻振動細篩的結構如圖58所示，篩框由4個橡膠彈簧通過螺釘固定在篩框上，使篩框處于懸浮狀態，通過安裝在篩框中部上方的振動電機產生高頻振動，電機軸的兩端安裝了一對振動，調整振動的偏差和偏差之間的夾角大小可以改變振幅的大小，頻率不能調整。
篩面共分為三段，可同時在礦山并行工作。為了使各階段篩子的礦漿量、質量分數和粒度基本接近，安裝了礦漿分配器，分配器通過配管流下的礦漿通過均勻分配板和多孔橡膠板均勻地送入篩面。
篩面為不銹鋼絲織網，組裝時由三層不同孔徑的篩網重疊。 上層的屏幕孔 ，是主屏幕，由篩分粒度決定的第二層的屏幕孔比上層大一個屏幕序列，被稱為防止屏幕的第三層的屏幕孔起著很大的支持作用。三層篩網整合，橫向張緊固定在篩框上。
該機特點:①三路采礦相當于增加篩面寬度，減薄材料層厚度，有助于充分利用篩面，提高篩分效率和生產能力。②疊層篩，具有防堵功能，篩孔不易堵塞。③不銹鋼編織網有效篩分面積大。
電磁振動器是電磁鐵，斷電時，電銜鐵在彈簧彈力下與鐵芯離開，其間隔決定篩子振幅的大小通電時，電銜鐵被吸引，引起篩面振動。50Hz交流電經半波整流供應線圈，其振動頻率為3000次/min。
篩面為尼龍制作的篩片由銅管從下部串起，構成平面篩，篩片橫向，垂直于礦漿流動方向。該篩的特點是①篩耐磨，2~3個月后調整使用，再使用1~2個月，可使用3~5個月。③電振振幅容易調節。
。
